適用于生產現場存在溫度梯度不顯著，須同時測量多個位置或位置的多處測量。廣泛應用于大化肥合成塔、存儲罐等裝置中。
□主要技術參數
電氣出口： M27X2 ， NPT3/4
熱熱響時間： ≤ 8S
偶絲直徑： Φ 3
防護等級： IP65
□型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ | 測 溫 點 數 | 保護管材料 |
| WRN-230D | K | 0-1000 | 2-12 | GH3030 |
| 0-800 | 1Ci18Ni9Ni | |||
| WRE-230D | E | 0-600 | 1Ci18Ni9Ni | |
| WRN-430D | K | 0-1000 | GH3030 | |
| 0-800 | 1Ci18Ni9Ni | |||
| WRE-430D | E | 0-600 | Ci18Ni9Ni |
1) 熱電偶 I 級按協議訂貨;
2) 保護管其余材質根據協議訂貨;
3) 外保護管用戶應自備
□安裝固定形式
☆固定螺紋
| 測溫點數 | M | D | H | h | SW | d |
| 2—6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
| 7—12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
☆固定法蘭
| 測溫點數 | D | D1 | D2 | H | do | d |
| 2—6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
| 7—12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
□選型須知
1) 型號
2) 分度號
3) 精度等級
4) 熱電偶點數
5) 安裝固定形式
6) 保護管材質
7) 長度或插入深度
☆例：多點熱電偶， K 型， 3點。 L級，固定螺紋 M27X2,L1 = 1200,L2 =1500,L3 =2000, WRN-220D
3I級 L1 =1200,L2 =1500,L3 =2000, 螺紋 M27x2

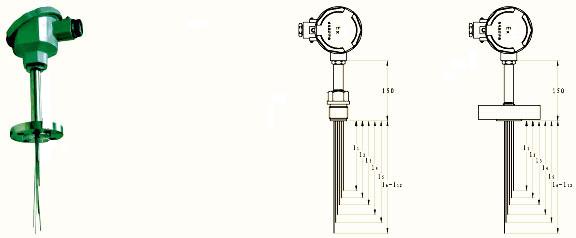

□產品圖樣
