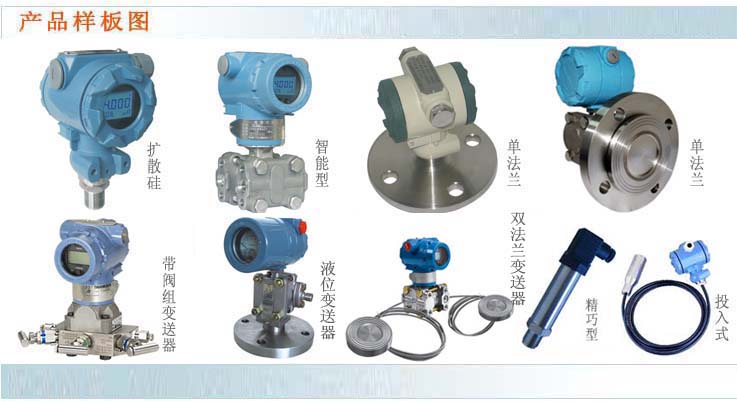

1151型變送器是用來精確地測量微差壓至大差壓、低壓力至高壓力、液位、真空度和比重。配合節流裝置還可以測量流量、不需外加開方器。其特點如下：
·精度高、品種豐富、測量范圍寬廣、穩定性好，(見品種規格表)
·采用二線制的工作方式
·采用固體電路元件，印制電路板具有接插方式
·小型、堅固、抗振能力強
·量程和零位可在外部連續調整
·正遷移可達500%，負遷移可達600%
·阻尼可調
·可供選擇項目豐富
□結構原理
被測介質的壓力通過δ室的隔離膜片(LT和帶1199的DP/GP遠傳變送器則是被測壓力先經過一次隔離膜片和充滿硅油或氟油的全密封的毛細管系統再被傳到δ室的隔防膜片)和其中的灌充油傳到中心的測量膜片上。除AP型****壓力變送器，其測量膜片的另一側是****真空基準點外，其它品種的測量膜片的另一側不是大氣壓力，就是被測差壓的低壓測。測量膜片是一種預張緊的彈性元件，其位移與被測介質的壓力成正比，****的位移只0.10mm，測量膜片的位置由它兩側的電容固定板極檢測出來。測量膜片的兩電容固定極板的差動電容被放大電路線性地轉換成4-20mA DC的二線制電流信號。
□主要技術指標
使用對象：液體、氣體或蒸氣
測量范圍：DC 4-20mA
L型低功耗(以下簡稱L型)為DC 0.8-3.2V
M型低功耗(以下簡稱M型)為DC 1-5V
供電電源：典型的電源電壓為DC 24V，變送器不帶負載時，工作電源可為DC12-45V
L型的工作電壓范圍為DC 5-12V
M型的工作電壓范圍為DC 8-12V。
負載范圍：L和M型的負載阻抗為10KΩ
指標表頭：現場指示表尺寸為50.8mm,指示精度±2%。
□耗電：只對L、M型而言，在通常工作條件下，L型為1.5mA、M型為2.0mA.
□防爆：美國工廠聯合會(huì )(FM)鑒定認可用于：
I級：1、2區，B，C，D組。
II級：1、2區，E，F，G組
III級：1、2區(通用型)
□加合大標準協會(huì )(CSA)鑒定認可用于：I級： 2區，A，B，C，D組。
I級： 1區， C，D組。
II級：1、2區，E，F，G組
III級：危險場所
□本質安全鑒定認可：當和認可的安全柵接成系統時，提供所選定的級，區和組的FM或CSA證書(任選)標準FM隔爆的標記，可按所選定的證書調換相應的標記。
·中華人民共和國“******儀器儀表防爆安全監督檢驗站”(NEPSI)--上海工業自動化儀表研究所
鑒定認可符合：
隔爆型：Ex d II CT6 合格證號：GYB91191 GYB91192(帶指示表)
本質安全型：Ex ia II CT6 合格證號：GYB91193 GYB91194(帶指示表)
量程和零件：外部連續可調
正負遷移：****正遷移量為500%，****負遷移量為600%，DP√ΔP型的零位
正、負遷移量為流量量程的±10%。
AP型只有****正遷移量，且為500%。
溫度范圍：放大器工作溫度-29～93℃，DP√ΔP的放大器工作溫度-29～66℃
充硅油測量元件的工作溫度：-40～104℃
充惰性油量測量元件的工作溫度：-18～71℃
貯藏溫度：-51～121℃
□靜壓及過載壓力極限：
DP型單向過載壓力為0-13.79Mpa時，變送器不會(huì )損壞，工作靜壓范圍3.45～13.79Mpa。
HP型單向過載壓力為0-31Mpa時，變送器不會(huì )損壞，工作靜壓范圍3.45-31Mpa。
AP型，壓力在0-13.8Mpa時，不會(huì )損壞變送器，工作壓力范圍在0到最高量程。
GP型對對量程直到6.9Mpa的變送器，過載壓力為0-13.8Mpa，對于量程是41.37Mpa的變送器，過載壓力為0-51.7Mpa。在上述情況下，變送器不會(huì )損壞。工作壓力范圍是從3.45Mpa起到變送器測量范圍的上限值。
所在型號的變送器其壓力容室的耐壓均為68.95Mpa。
溫度范圍：變送器相對濕度為1-100%。
容積變化量：小于0.16cm3
阻尼時間：阻尼時間常數在0.2-1.67s內連續可調。灌充其它惰性油時，時間常數稍大些。
啟動時間：2S，不需要預熱。
在無遷移、標準參比條件，充硅油和隔離膜片是316LSST不銹鋼的情況下其性能。
精度：精度包括線性、變差和重復性在內，見品種規格表。
線性*：為精度之半。
滯后*：為線性誤差之半，范圍5等于線性誤差。
*僅對DP型低中高差壓變送器而言。
不靈敏區：無
穩定性：六個月內不超過變送器的精度。
溫度影響：在****量程下(例如范圍0-37.29Mpa)
·零位誤差為量程的±0.5%/55℃
·總誤差(包括量程和零位誤差---以下相同)為±1%/55℃
·注意：1151DP3為上述影響的二倍。
·1151DR2在****量程(0-7.46Kpa)下零位誤差為量程的±1%/28℃，總誤差為量程的1%/28℃。
·對DP√ΔP型變送器在高量程下，只考慮總誤差，其值為±1%/55℃，對于范圍3，其值為±2.5%/55℃
在最小量程下(例如范圍4的0-6.22Kpa)
·零位誤差量程的±3%/55℃
·總誤差為±3.5%/55℃
·注意：1151DP3為上述影響的二位。
靜壓影響：DP,DP√ΔP,HP,DR型的靜壓影響見下表
過載壓力影響：對GP,AP型變送器來說，在不同測量范圍的高量程下，按“功能規范”項目中的規定超壓時，其超壓誤差不大于0.25%。
振動影響：在任何方向上，振動頻率到200HZ時，所引起的誤差為****范圍的±0.05%/g
電源影響：小于輸出范圍的±0.05%/V。
負載影響：電源穩定時，無負載影響
安裝位置影響：當測量膜片未垂直安裝時，可能生生不大于0.24Kpa零位誤差，此誤差可通過調零來消除，對量程無影響。
結構材料：包括壓力容室、接頭、泄放閥和隔離膜片等接液材料見各種型號的“訂貨型號規格”表。接觸介質的O形圈為氟橡膠，螺栓為碳鋼鍍隔，放大器的電氣腔室為低銅鋁合金(NEMA4)，表面涂層為環癢樹脂(Epoxy-Polyester).
導壓連接件：在接頭上的連接孔為1/2NPT錐管螺紋，在壓力容室(法蘭)上的連接螺孔為1/4NPT。
其中心距見各種型號的外形尺寸圖。
放大器的電氣腔室的連接口的螺孔為1/2NPT(錐管螺紋)
