工業用防爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號， 傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

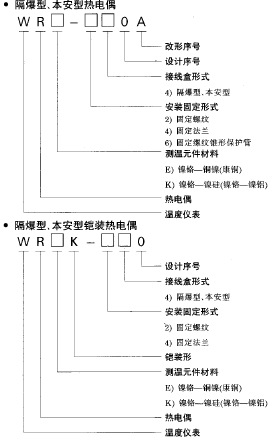

□型號表示
□量程規格
| 型 號分度號測量范圍精度等級允許偏差Δt ℃WRN、WRNKWRN2、WRNK2K0～800℃Ⅱ±2.5℃或±0.75%tWRE、WREKWRE2、WREK2E0～600℃Ⅱ±2.5℃或±0.75%t |
| 注：”t“為感溫元件實測溫度， Ⅰ、Ⅲ級精度為特殊訂貨。 □熱響應時間 在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。 □ 公稱壓力 一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、 直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。 □ 熱電偶絕緣電阻 常溫絕緣電阻的試驗電壓為： 直流500±50V。 測量常溫絕緣電阻的大氣條件為： 溫度15~35℃ 相對濕度45% 大氣壓力86~106kPa。 對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M 即：Rr·L＞100 MΩ·m L＞1m 式中：Rr-熱電偶的常溫絕緣電阻值， MΩ L-熱電偶的長度，m 對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ □ 鎧裝式熱電偶（絕緣式）的絕緣電阻 在環境溫度為20±15℃，相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）
|
