熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的-200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。 壓簧式感溫元件，抗振性能好； 毋須補償導線，節省費用； 測溫精度高； 機械強度高，耐壓性能好； 進口薄膜電阻元件，性能可靠穩定 .
■ 原 理

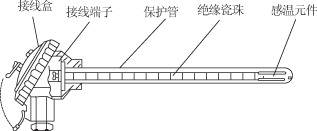

工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測量介質中有溫度存在時，所測得的溫度是感溫元件所在范圍內介層中的平均溫度。 ■ 結 構 裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣瓷珠和感溫元件組成基本結構，并配以各種安裝固定裝置組成。結構見右圖

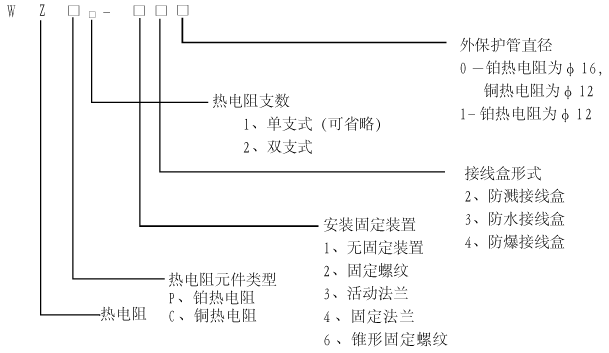

■ WZ系列裝配式熱電阻型號

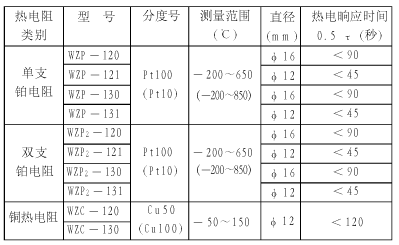

■ 無固定裝置式熱電阻
防濺式
120、121型防水式
130、131型注：1.括號內作特殊規格定貨。

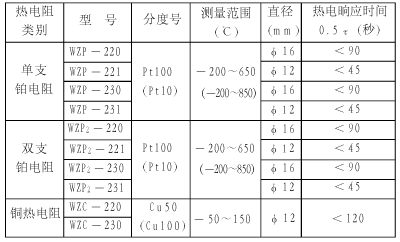

2.型號120、121為防濺接線盒，型號130、131為防水接線盒。■ 固定螺紋式裝配熱電阻
固定螺紋 防濺式
220、221型防水式
230、231型注：1.括號內作特殊規格定貨。
2.型號220、221防濺接線盒，型號230、231為防水接線盒。

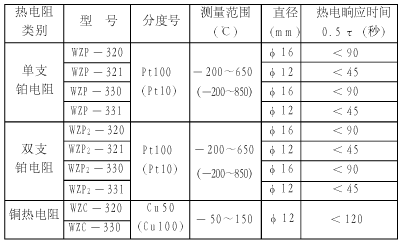

3.一般M0=27×2mm，如選用其它的固定螺紋應特別注明。■ 活動法蘭式熱電阻
活動法蘭盤 防濺式
320、321型防水式
330、331型注：1.括號內作特殊規格定貨。

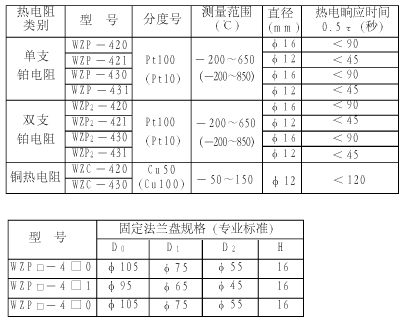

2.型號320、321為防濺接線盒，型號330、331為防水接線盒。■ 固定法蘭式裝配熱電阻
公稱壓力：6.4MPa
防濺式 防水式
420、421型 430、431型注： 1.括號內作特殊規格定貨。
2.型號420、421為防濺接線盒，型號430、431為防水接線盒。

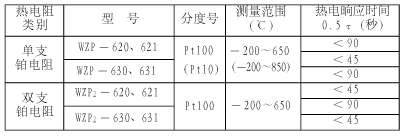

3.選用其它型號的固定法蘭盤應特別注明。■ 錐形固定螺紋式裝配熱電阻
公稱壓力：30MPa 防濺式 防水式
流速＜80米/秒 620、621型 630、631型注： 1.括號內作特殊規格定貨。
2. 型號620、621為防濺接線盒，型號630、631為防水接線盒； 630、
631為采用深盲孔技術加工保護管。
3.一般M0=33×2mm,如選用其它固定螺紋應特別注明。■ 隔爆鉑熱電阻
WZP－44□ WZP－24□ WZP－64□
選型樣表:
