通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。 2、特點二線制輸出4-20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；安全可靠，使用壽命長；冷端溫度自動補償，非線性校正電路 ； 3、工作原理防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
□主要技術參數
產品執行標準
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
□測溫范圍及允差
1）熱電阻測溫范圍及允差
型 號 | 分 度 號 | 測溫范圍℃ | 精度等級 | 允許偏差 |
WZPB | Pt100 | -200-+500 | A級 B級 | ±（0.15+0.002ItI） ±（0.30+0.005 ItI） |
WZCB | Cu50 Cu100 | -50-+100 | ±（0.30+0.005 ItI） |
2）熱電偶測溫范圍及允差
型 號 | 分 度 號 | 允 差 等 級 | |||
I | II | ||||
允 差 值 | 測溫范圍℃ | 允 差 值 | 測溫范圍 | ||
WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
□輸出信號：
4-20 mA ，負載電阻250，傳輸導線電阻 100
□輸出方法：
二線制
□精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
□供電電源：
24V.DC±10℅
□防護等級：
IP65
□防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6
□絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
□熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
□基本誤差：
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
□工作環境：
安裝場所等級 | 溫 度 ℃ | 相 對 濕 度 ％ | 大氣壓力KPa |
Cx1 | -25-+55 | 5-95 | 86-106 |
Cx2 | -25-+70 | ||
Cx3 | -40-+80 |
□支撐管長度確定
溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境之和，支撐管所造成的殼體升溫見下圖。
□取證一覽表:
防 爆 級 別 | 防 爆 證 號 | 認 證 機 構 |
dⅡBT4 | GYB97151 | NEPSI |
dⅡBT4 | GYB97152 | NEPSI |
dⅡCT4 | GYB97203 | NEPSI |
dⅡCT4 | GYB97204 | NEPSI |
iaⅡCTT6 | GYB99412 | NEPSI |
iaⅡCTT6 | GYB99413 | NEPSI |
注：NEPSI防爆認證系國家級儀器儀器儀表防爆安全監督檢驗站

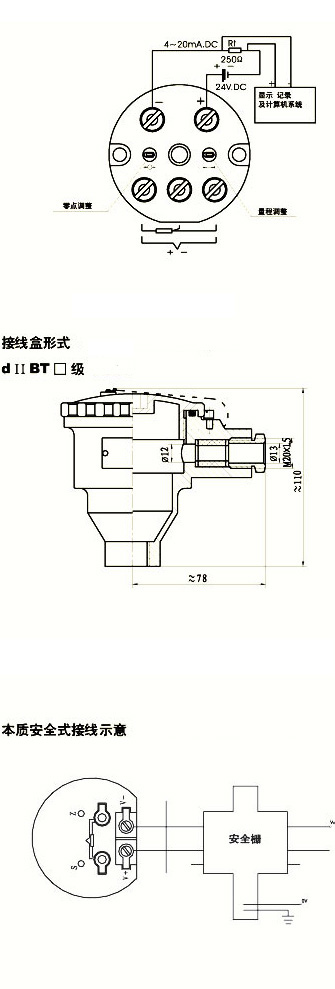

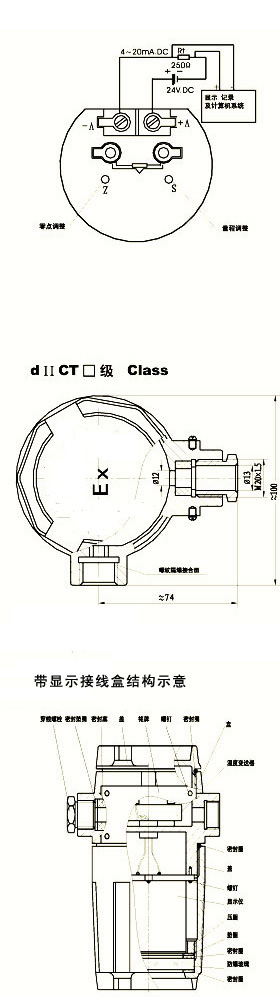

□儀表接線方式

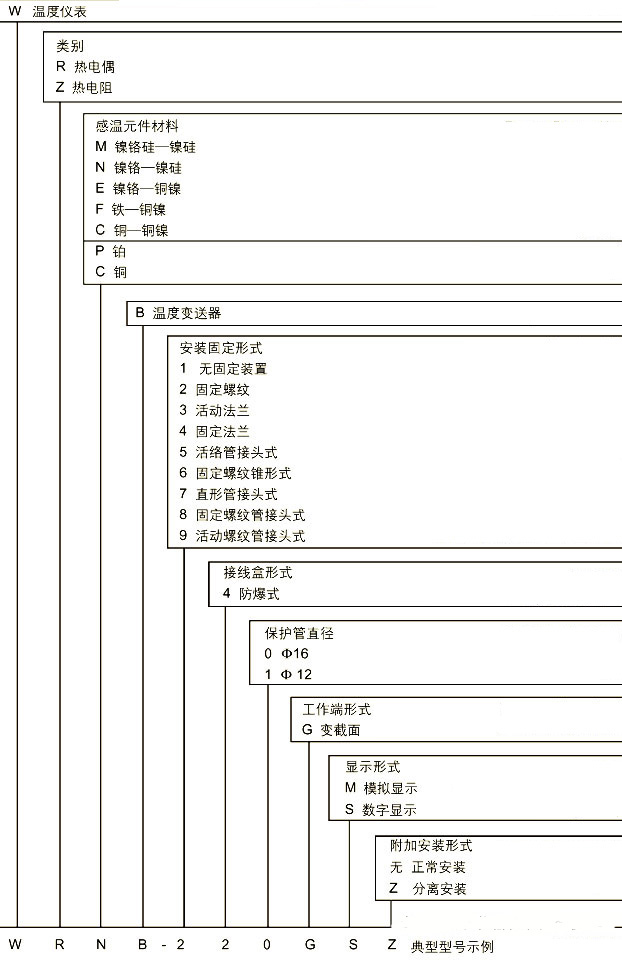

□型號命名規則
□型號及規格舉例
無固定裝置（其它傳感器選型參見裝配熱電偶/阻或隔爆熱電偶/阻）
型 號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 隔爆等級 | 規 格 | |
d | L | |||||
WRMB-140 WRMB-140G | K | 0-800 | ＜90S | dⅡBT4 dⅡCT5 dⅡCT6 iaⅡCT6 | Φ16 | 300X150 350X200 400X250 450X300 500X350 550X400 650X500 900X750 1150X1000 1650X1500 2150X2000 |
＜24S | ||||||
WRNB-140 WRNB-140G | N | 0-800 | ＜90S | |||
＜24S | ||||||
WREB-140 WREB-140G | E | 0-600 | ＜90S | |||
＜24S | ||||||
WRCB-140 WRCB-140G | T | 0-350 | ＜90S | |||
＜24S | ||||||
WRFB-140 WRFB-140G | J | 0-55 | ＜90S | |||
＜24S | ||||||
WZPB-141 WZPB-141G | Pt100 | -200-500 | ＜120S | Φ12 | ||
＜24S | ||||||
WZCB-141 WZCB-141G | Cu50 | -50-100 | ＜120S | |||
＜24S | ||||||
1）熱電偶I級 熱電阻A級按協議訂貨；
2）保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。
□選型須知
a 型號
b 分度號
c 防爆等級
d 熱電偶（阻）精度等級
e 溫度變送器（顯示器） 精度等級
f 安裝固定形式
g 保護管材質
h 長度或插入深度
