普通壓力表適用于測量無爆炸危險、不結晶、不凝固及對鋼、銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。 YC-60、YC-100、YC-150為船用壓力表
□主要技術指標
型號 | Y-40 | Y-60 | Y-100 | Y-150 | Y-250 |
公稱直徑mm | ?40 | ?60 | ?100 | ?150 | ?250 |
接頭螺紋 | M10×1 | M14×1.5 | M20×1.5 | ||
精確度等級 | 2.5 | 1.5 | |||
測量范圍 | 0~0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 | 0~0.6；1；1.6 | |||
0~10；16；25 | 0~10；16；25；40；60 | 2.5；4；6 | |||
-0.1~0；-0.1~0.06；0.15；0.3；0.5；0.9；1.5；2.4 | |||||
使用環境條件：-40~70℃，相對濕度不大于85%
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
□結構原理 儀表的測量系統由接頭與彈簧管組成，由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在度盤指示相應的壓力數值。為了消除扇形齒輪轉軸齒輪間的間隙活動，在轉軸齒輪上裝置了盤形游絲 |

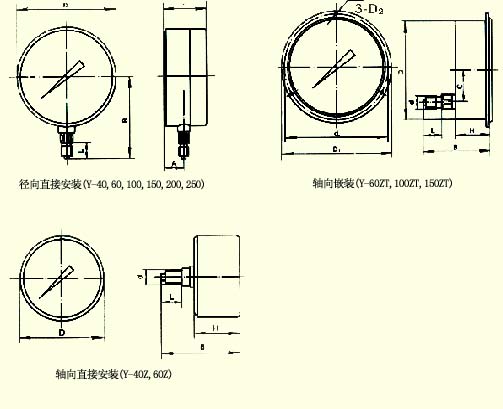

□外形尺寸
