不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
結構原理
儀表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
□技術指標
標度范圍、精確度等級 |
型 號 | 標度范圍MPa(Hg~Psi) | 精度度等級 |
Y-60B-F | 0~0.6、1、1.6、2.5、4.6、 | 2.5 |
Y-100B-F | 0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、 | 1.5 (1 |

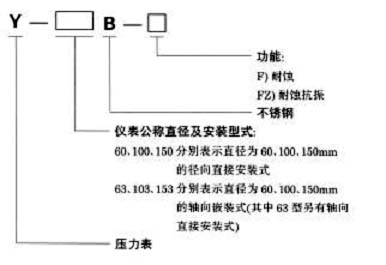

型號表示
使用環境溫度：-25~70℃(外殼內充液)
-40~70℃(外殼內不充液)
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V·H·4級(外殼內充液)
V·H·3級(外殼內不充液)
外殼防護等級：IP64
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
導壓系統及外殼等材質
零件名稱 | 材 料 牌 號 | |
Y-60B | Y-100B、Y-150B | |
接 頭 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
彈簧管 | 0Cr18Ni9 Ti(321) | 0Cr17Ni12Mo2(316) |
外 殼 | 0Cr18Ni9 | |

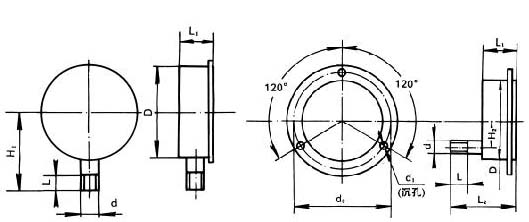

徑 向 軸 向
