YPF膜片壓力表
作者：jxyb   添加時間：2019-05-10 15:13:30   瀏覽：

膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材質。

技術指標

  • 精確度等級：2.5

  • 使用環境溫度：-40~+70°C；相對濕度不大于90%

  • 溫度影響：使用溫度偏離20±5°C時，其溫度附加誤差不大于0.04%/°C

  • 工作位置：垂直安裝

  • 外殼防護等級：IP64

□結構原理

儀表由測量系列（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構，具有較好的密封性，能保護內部機構不受污穢。

儀表的作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針將被測值在度盤上指示出來

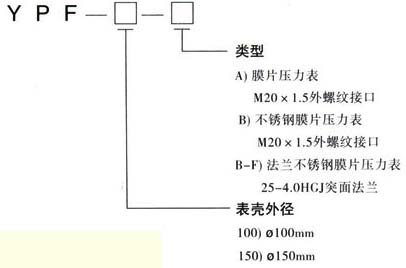

□型號表示

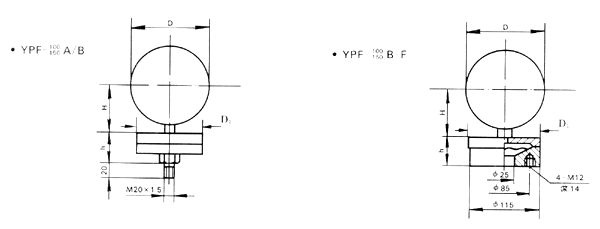

□標度范圍、外形尺寸　單位

型   號

標度范圍

承壓部尺寸D1

表殼外徑D

重量Kg

YPF-100A

　0~0.06  0~0.1  0~0.16  0~0.25  0~0.4
   0~0.6    0~1     0~1.6    0~2.5    -0.1~0
  -0.1~0.06   -0.1~0.15   -0.1~0.3  -0.1~0.5
  -0.1~0.9    -0.1~1.5      -0.1~2.4MPa　

?85

?100

1.6

YPF-100B
YPF-100B-F

?115

YPF-150A

?85

?150

1.8

YPF-150B
YPF-150B-F

?115

YPF-100B
YPF-100B-F

　0~1.6  0~2.5  0~4  0~6  0~10  0~16
  0~25  0~40  -1.6~0  -2.5~0  -4~0  -10~0
  -0.8~0.8   -1.2~1.2  - 2~2    -3~3   -5~5
  -8~8       -12~12       -20~20KPa

?160

?100

2.9

YPF-150B
YPF-150B-F

?160

?150

3.2



YPF-100A

YPF-100B

YPF-100B-F

YPF-150A

YPF-150B

YPF-150B-F

D

?100

?110

?110

?150

?160

?160

H

66

66

66

91

91

91

h

32

32

36

32

32

36
