防爆感應式接點壓力表是專用于某些有爆炸危險場所的儀表，該表具有對工藝流程中的流體介質的壓力參量進行檢測、自動控制、自動報警等功能。
□技術指標
精確度等級：1.5
測量范圍：0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0~1.6；0～2.5；0～4；0～6；0～10；0～16；0~25；0～40；0～60；-0.1~0；-0.1～0.06；-0.1～0.15；-0.1~0.3；-0.1～0.5：-0.1~0.9：-0.1～1.5；-0.1～2.4MPa
控制方式：感應式電流開關(引進德國“p+f”公司的器件)
型 號 | 位式控制方式 | 選用關聯設備 |
YXG-1520-B/21 | 上、下限 | WE77/EX2 |
□型號表示
工作電壓：8V DC
工作電流：通態≥3mA、斷態≤1mA
二限最小的間隔范圍：滿量程的2.5％
工作環境溫度：-10～55℃
重量：1.5kg
型號表示
| 型 號 | 輸 出 波 形 |
| YXG-1520-B/21 |  |
| YXG-1521-B/1 |  |
| YXG-1522-B/2 |  |
| YXG-1523-B/11 |  |
| YXG-1524-B/22 |  |
| YXG-1525-B/12 |  |
□結構原理

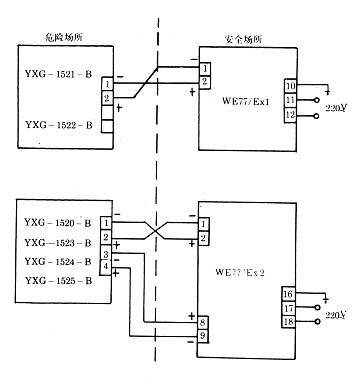

本儀表的測量系統由彈簧管、拉桿和齒輪傳動機構、示值部件組成。被測介質的壓力作用于彈簧管，使其自由端產生位移，由拉桿傳至齒輪傳動機構予以放大，并轉換成指針的轉動，在度盤上指示出被測壓力值。 本儀表的接點形式為感應接近開關，其關鍵器件——感應開關由德國的“p+f公司”制造。接點發出位式信號的工作原理以YXG-1520-B/21為例加以說明：當壓力為零時，上限接點輸出為小于1mA的斷態信號，下限接點輸出為大于3mA的通態信號。當壓力上升到達下限值時，下限信號針進入下限感應開關的縫隙中，使下限感應開關電氣狀態改變，下限接點輸出立即跳變成小于1mA的斷態信號。當壓力繼續上升，下限信號針保留，接點信號保持。當壓力上升到達上限值時，上限信號針被帶離上限感應開關的縫隙，使上限感應開關的電氣狀態改變，上限接點輸出立即跳變成大于3mA的通態信號。壓力繼續上升，信號保持。當壓力回落至上限值時，上限信號又插回上限感應開關的縫隙中，上限感應開關又回復原來狀態，使上限接點輸出跳變回小于lmA的斷態信號。壓力繼續下降，信號保持。當壓力下降至下限值時，下限信號針又被帶離下限感應開關的逢隙，下限感應開關又回復原來的狀態，使下限接點輸出跳變回大于3mA的通態信號。 本儀表與外設備用適當的電路連接后，便能發出所需的報警信號或開、停機等控制的壓力的動作，將系統壓力控制在所需范圍內。 本儀表為本質安全型儀表，當其與關聯設備相聯后，便能構成本安防爆系統。
|

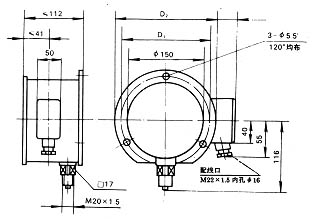

□外形尺寸 單位
