為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。 隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酪等工業部門生產過程中測量流體介質壓力之用。

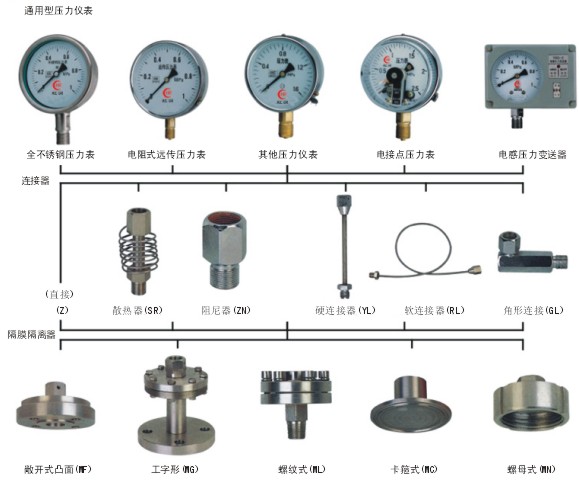

構成示意圖
□技術指標
隔膜表的溫度特性 由于隔膜表系統由填充了密封液作為傳遞壓力的介質，則受密封液溫度-體積膨脹系數影響，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數、隔膜剛度以及受壓部溫度有關，尤其對于小量程的壓力儀表，影響更加明顯。一般受壓部溫度誤差規定不大于0.1%/℃。因此，隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量之和。 隔膜表液位差 尤其對于帶軟連接管的隔膜壓力表，由于受壓部與通用型壓力表安裝位置不同，會(huì )產生如右圖所示的液位差的影響量△p。 隔膜表的耐蝕性 隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜、法蘭及密封墊圈的材料來保證。 隔膜材料：0Cr7Ni12Mo2（316）； 法蘭材料：不銹鋼0Cr17Ni12Mo2（316）；不銹鋼內襯氟塑料（316+F4） 密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。 法蘭的選擇 現根據GB（中國國標）、HGJ（化工部）、DIN（德國）、JIS（日本）、ANSI（美國）等法蘭標準以及國內實際使用情況編制成常用法蘭系列標準。供用戶選用，也可接受其它規格特殊訂貨。 密封液的選擇 為保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液。 |
□外形尺寸單位

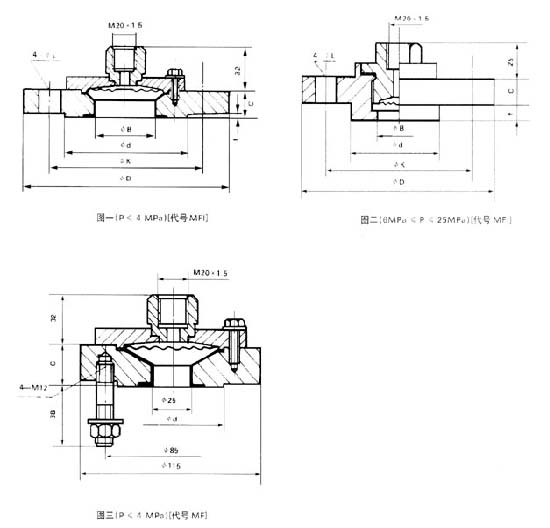

□隔膜裝置法蘭尺寸
敞開式突面法蘭 |
16~25
代號 | 量程上限值 | 法蘭代號 | 突面法蘭尺寸 | ||||||
D | K | d | f | L | C | B | |||
MF1 | 4 | JIS-10/20K50A | 155 | 120 | 100 | 3 | 19 | 18 | 50 |
4 | 50-1.0/4.0HGJ46 | 160 | 125 | 100 | 3 | 19 | 18 | 50 | |
4 | ANSI-2B 150lb | 152 | 121 | 92.1 | 3 | 19 | 18 | 2" | |
4 | ANSI-2B 300/100lb | 165 | 127 | 92.1 | 3 | 19 | 18 | 2" | |
6~10 | 25-10.0 HGJ47 | 125 | 89 | 50.8 | 7 | 20 | 20 | 25 | |
6~10 | 50-10.0 HGJ47 | 165 | 127 | 92.1 | 3.5 | 20 | 26 | 50 | |
20-25.0 HGJ53 | 130 | 89 | 43 | 7 | 22 | 20 | 25 | ||
MF | 4 | 25-4.0DIN | 115 | 85 | 65 | 3 | M12 | 26 | 25 |
