測溫范圍和準確度
類 別 | 代號 | 分度號 | 套管外徑mm | 常用溫度℃ | 最高使用溫度℃ | 允許偏差△t | |
測量范圍℃ | 允差值 | ||||||
鎳鉻－銅鎳 | WREK | E | ≥?3 | 600 | 700 | 0～700 | ±2.5℃或±0.75%t |
鎳鉻－鎳硅 | WRNK | K | ≥?3 | 800 | 900 | 0～900 | ±2.5℃或±0.75%t |
銅－銅鎳 | WRCK | T | ≥?3 | 350 | 400 | ＜-200 | 未作規定 |
-40 350 | ±0.75%t | ||||||
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用t0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間t0.5S | 接殼式 | 絕緣式 |
套管直徑 | ||
2.0 | 0.4 | 0.5 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
絕緣電阻
當周?chē)諝鉁囟葹?0±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。
套管直徑mm | 試驗電壓V-D.C | 絕緣電阻MΩ.m |
0.5～1.5 | 50±5 | ≥1000 |
＞1.5 | 500±50 | ≥1000 |
型號表示
WR□K－□□□□
W | R | □ 測溫元件材料 | K | □ 安裝固定形式 | □ 接線盒形式 （自由端形式） | □ 工作端形式 | □ 多對式 |
溫度儀表 | 熱電偶 | N 鎳鉻－鎳硅 E, , 鎳鉻－銅鎳 C 銅－銅鎳 | 鎧裝式 | 1無固定裝置式 2固定卡套螺紋 3可動卡套螺紋 4固定卡套法蘭 5可動卡套法蘭 | 0 簡易式 2 防濺式 3 防水式 8 手柄式 8 小接線盒式 9 帶補償導線 | 1 絕緣式 2 接殼式 8 接殼式（手柄式）9 絕緣式（手柄式） | 3）3對 4）4對 5）5對 6）6對 |

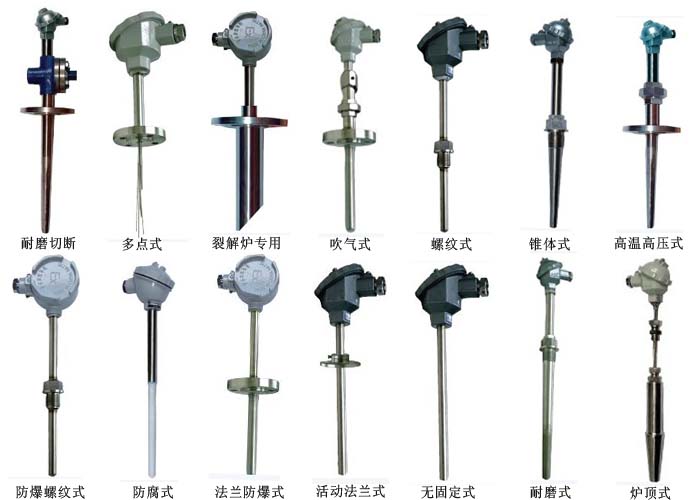

□熱電偶圖樣
 |
