本廠生產的又金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。 WSSX系列電接點雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的。工作原理：雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
WSSX系列電接點雙金屬溫度計
精度等級為1.5級，接點動作誤差差限為示值基本誤差限的1.5級
接點額定功率：10VA
接點最高工作電壓：～380V或220V
接點最高工作電流：1A（無感負載）
工作電壓宜在大于15V小于48V的情況下使用。
|
1.1雙金屬溫度計：1.5級，特殊需要可生產1.0級。 |
|
2.1、對雙金屬外保護管直徑φ6×0.5，φ8×1，φ10×1mm≤40秒， |
| 3、使用環境：符合IP65標準。 |

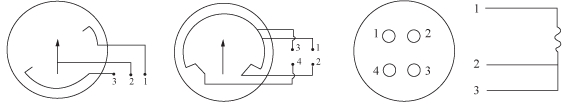

| □ 電氣接線 | ||
| ||
| A.電接點雙金屬溫度計電氣接線 | B.熱電阻接線 | |
 | ||
| a.常開型：1與2點接通上限 （第一上限、第一下限） 3與2點接通下限 （第二上限、第二下限） | b.常閉型：1與2點接通上限 （第一上限、第一下限） 3與4點接通下限 （第二上限、第二下限） | 三線制接法 |
| 圖（一） | 圖（二） |
□型號表示
W | 溫度儀表 |
S | 金屬膨脹式 |
S | 雙金屬 |
□ | X帶電接點 |
□ 標度盤公稱直徑 | 3）?60 4）?100 5）?150 |
□ 結構形式 | 0）角型 亦稱軸向型 1）直型 亦稱徑向型 8）萬向型 5）熱套式角型 6）熱套式直型 7）熱套式萬向型 |
□ 安裝方式 | 1）可動外螺紋接頭 2）可動內螺紋接頭 3）可動法蘭 |
